螺旋输送机是土压平衡盾构排土和建立土压平衡 的主要设备，安装于前体的底部和管片拼装机之间，其 中线从前向后上扬一定角度。螺旋输送机工作时，伸 入土仓内的螺杆和螺旋叶片在液压马达的驱动下旋 转，渣土在螺旋叶片和机壳的共同作用下，沿一定角度 的螺旋线进行输送提升，至出土口处排出。土压平衡 盾构螺旋输送机示意如图1 所示。
图1 土压平衡盾构螺旋输送机示意图
内部结构形式
土压平衡盾构螺旋输送机从内部结构形式可分为 2 类: 1) 中心轴螺旋杆式( 见图2( a) ) 。主要包括圆 筒状机壳、中心螺杆( 轴式) 和螺旋叶片3 个部分，适 用于一般性砂土运输，且有较好的抵抗水压的能力，是 目前土压平衡盾构螺旋输送机的主要形式。2) 无中 心轴带式( 见图2( b) ) 。仅有机筒和螺旋叶片，通过 叶片的旋转将渣土刮出，可用于较大颗粒砂砾和块石 运输，目前主要用于含有大量卵石的地层，对水压的抵 抗能力较差。

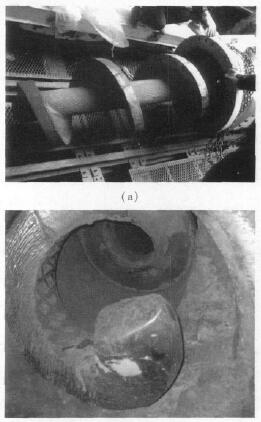

图2 轴式与带式螺旋输送机
